一、用  途

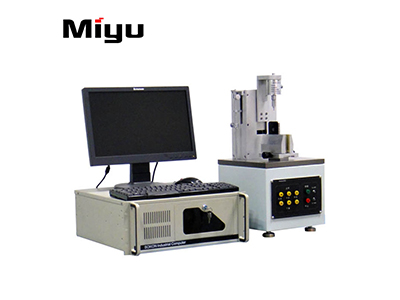

 本機器主要適用于硅膠按鍵開關，薄膜開關，鍋?zhàn)衅娔X鍵盤，手機鍵盤等產品的（荷重-位移）曲線測試，可設定坐標、機器自動位移測試并記錄測試數據，同時可列印報表。中文視窗書面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、荷重曲線圖、測試結果、檢查報表等等）。

本機器伺服馬達傳動，可提供高精度之（荷重-行程）測定，及可得到完全準確之按鍵及開關曲線試驗。該儀器突破傳統技術，由原來人工手動操作，升級為自動測試。

二、技術參數：

1、荷重傳感器：2kg.f (1支)

2、最小顯示荷重：0.01gf

3、Z軸測試行程：80mm

4、最小顯示行程：0.01mm

5、Z軸顯示行程：0.01mm

6、測試速度：0-300mm/min

7、X軸移動行程：300mm

8、Y軸移動行程：200mm

9、、傳動機構：精密滾珠絲桿，交叉滾子導軌

10、驅動馬達：松下伺服馬達（三軸）

11、機臺尺寸：1450mm*900mm*1400mm

12、機臺重量：240kg

13、電    源： 220V

三、試驗機軟體介紹：

3.1主要測試項目：

A、按鍵類產品：

    硅膠按鍵（鍵盤）、金屬按鍵、輕觸開關按鍵的荷重力與位移量的二維曲線測試；

3.2主要功能特點：

   ※  可任意輸入X、Y軸坐標，機器自動移動位置測試。
       ※ 可輸入最大測試行程及荷重，電腦自動控制及測試。

       ※ 每一量測圖形皆可由十字游標軌跡，判讀對應之荷重及行程值

          最小解析0.01mm。
      ※ 可列印及儲存圖形（荷重-行程曲線圖、壽命曲線圖、檢查報表）。
      ※ 測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）。
      ※ 測試條件皆由電腦畫面設定（含測試荷重、行程、速度、次數、

         空壓、暫停時間等等）。
      ※ 檢驗報表抬頭內容可隨時修改（中英文皆可）。
      ※ 檢驗報表可轉存至Excel做編輯或透過網絡直接輸出。

※ 使用本公司開發并不斷升級的FT系列綠色軟件、享受終身免費

   升級服務；

※ 所有用戶均擁有全球唯一的軟件臺頭專屬權利；
※ 測試數據及圖形自動永久性存儲電腦硬盤，隨時均可查看、分

   析、傳輸；

※ 每個文件名可存儲最多500，000筆測試數據及圖形；

※ 測試曲線圖由電腦記憶，可隨時放大、縮小，一張A4紙可任意

   放置多個曲線圖；

※ 測試項目可輸入上、下限規格值，測定結果可自動判定OK或

   NG（合格或不合格）

※ 檢驗報表抬頭內容可隨時修改（中英文皆可）；

※ 檢驗報表可自動產生，不需再作輸入；

※ 檢驗報表可轉換為EXCEL.WORD做編輯；

四、儀器保護裝置：

1.儀器超載保護

2.緊急停機裝置、上下行程限定裝置。

3.軟件設定參數最大值限定上限保護。

五、儀器組合：

測試標準主體壹臺；

軟件、彩色印表機；

工控電腦1套、17寸液晶顯示器1臺、USB鍵盤鼠標套包件各1件；

     精密荷重傳感器（2kg.f   共1支）；

     按鍵產品測試用Φ2、4、6、8、10mm及球頭測試頭各壹件
